相控陣超聲波探傷設備價格為什么那么貴,探頭應該如何選擇?

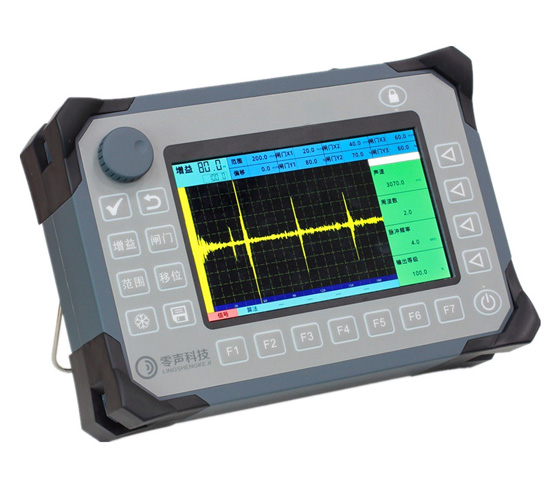

相控陣超聲波探傷設備,可在不損傷工件的前提下精準探測內部缺陷,廣泛應用于航空航天、石油化工、機械制造等探傷領域。但不少企業購置時會被其高價勸退,一套相控陣探傷系統價格通常在數十萬到數百萬元,比普通超聲波探傷設備高出數倍甚至數十倍。同樣是探傷設備,它究竟貴在哪里?
相控陣超聲波探傷設備價格貴的原因
相控陣超聲波探傷設備價格居高不下,核心原因是其蘊含的尖端技術,既提升了探傷精度與效率,也大幅增加了研發和生產成本。
(一)復雜的電子控制系統
相控陣設備的核心是精密的電子控制系統,與傳統探傷儀不同,它通過電子方式精準控制超聲聲束的角度、聚焦和掃描,需對大量超聲換能器陣元獨立控制,通過調節各陣元發射延遲,實現聲束偏轉聚焦,適配復雜工件檢測。這套系統的研發需攻克信號處理、算法優化等多個技術難題,投入巨大;生產中對電子元件精度要求極高,微小偏差會影響性能,后續維護升級也需專業技術和設備,進一步推高成本。
(二)先進的成像與分析技術
相控陣設備可將探傷結果以彩色B掃描、C掃描甚至3D圖像直觀呈現,高端機型還能通過人工智能算法,自動識別、分類缺陷并定量分析,大幅提升檢測效率與準確性,比如檢測航空發動機葉片時,可精準識別微小裂紋并分析擴展趨勢。這些成像與分析技術的研發,需投入大量人力物力進行算法研究、軟件開發和數據驗證,其功能優勢也直接體現在設備售價上。

(三)高質量材料的選用
設備制造需選用高性能、高穩定性材料,成本較高。其中探頭核心的壓電晶體(如PZT、PMN-PT),機電轉換效率直接影響檢測精度,采購成本不菲;設備外殼和內部結構件需選用高強度、耐腐蝕材料,確保在惡劣環境下穩定運行。
(四)嚴苛的制造工藝要求
相控陣探傷設備的生產工藝嚴苛,以探頭制造為例,晶片的尺寸、厚度需控制在微米甚至納米級,切割時需高精度設備,避免裂紋缺陷;晶片組裝需按特定排列方式進行,位置偏差或連接不良會導致聲束畸變,需專業工裝和精密設備配合,經驗豐富的技術人員監控,大幅增加了生產成本。
如何挑選相控陣探傷探頭
對于探傷設備的用戶,選擇合適的探頭至關重要。探頭作為設備與工件的接觸部件,性能直接影響探傷準確性,選擇不當易導致缺陷漏檢、誤判,需掌握科學的選擇方法。
(一)線性陣列探頭
線性陣列探頭由一排緊密排列的晶片組成,適用于平面或小曲率表面檢測,可快速線性掃查,適合檢測平板焊縫等方向性較強的缺陷,能快速獲取線性檢測信息,提升效率。
(二)矩陣探頭
矩陣探頭由晶片按矩陣排列組成,可在二維平面實現波束偏轉和聚焦,靈活性更高,適用于復雜形狀部件或大面積檢測。比如檢測航空發動機葉片時,可靈活調整聲束,全面覆蓋葉片各部位,兼顧檢測精度與效率。
(三)高頻探頭特性與應用
探頭頻率決定超聲波的穿透能力和分辨率,高頻探頭(10MHz及以上)分辨率高,波長較短,可檢測表面或近表面微小缺陷,比如電子元件的微小焊接缺陷,但能量衰減快,穿透能力弱,僅適用于薄壁材料或表面質量要求高的工件。
(四)低頻探頭特性與應用
低頻探頭(2MHz及以下)穿透能力強,可穿透幾十厘米厚的材料,適合檢測厚鋼板、大型鑄件等深層缺陷,廣泛應用于重型機械、橋梁建設等領域。但其分辨率較低,波長較長,易漏檢微小缺陷,需結合材料厚度和缺陷容忍度綜合選擇。
